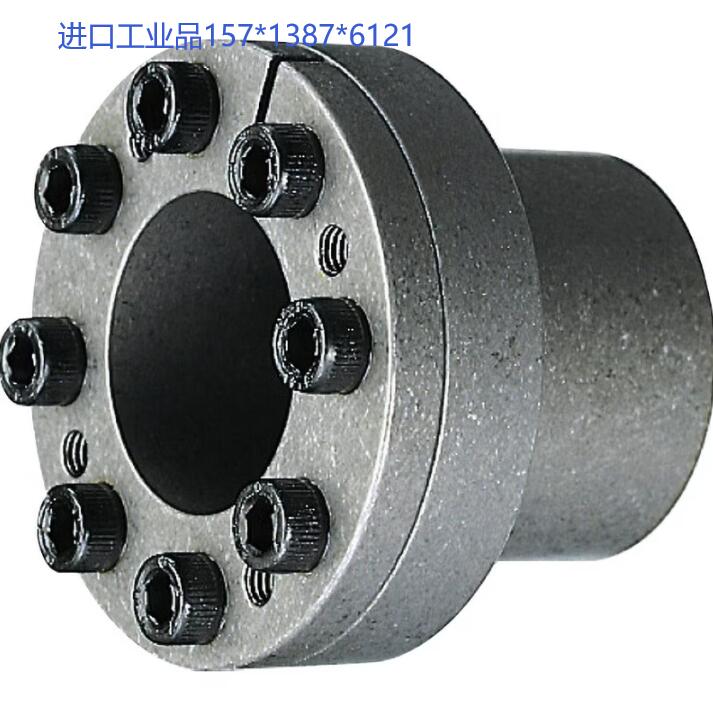

TSUBAKI椿本PL028X039TF胀紧套日本原装15713876121

型号释义
PL：日本原装
028：适配轴径 φ28 mm
039：胀紧套本体外径 φ39 mm
TF：小外径自动定心系列；另有防锈版本 TF‑KP
项目参数
适配轴径 d φ28 mm
本体外径 D φ39 mm
有效接合长度 l 25 mm
总长度 Lt 32 mm
额定传递扭矩 452 N·m
允许轴向推力 Pax 32.3 kN
锁紧螺栓 M6×18，共 6 颗
螺栓拧紧扭矩 16.7 N·m
重量 0.47 kg
轴公差 h8
轮毂孔公差 H8
结合面粗糙度 Ra≤1.6 μm
表面处理发黑碳钢
TF系列特点
自动定心，轮毂不会发生轴向移动，轮毂不需要加工定心台阶，降低机加工成本
内外径比小，适合轮毂外径受限的狭小空间
零件少（内环、外环、垫片、锁紧螺栓），安装工时少
摩擦无键连接、零背隙，适合伺服、链轮、齿轮、辊筒连接
装配：锥面、轴与轮毂结合面禁涂油脂，否则会大幅降低传递扭矩
