ZappII的继任机型。

我们提供大流量型、绝缘型、空气流量可变型等型号

特长

一般气用喷嘴・氮气用喷嘴・放电针等，备有丰富的品种，除了展示的以外，还可以组合出多种多样的组合。另外，也制作特殊喷嘴，请向营业所咨询。

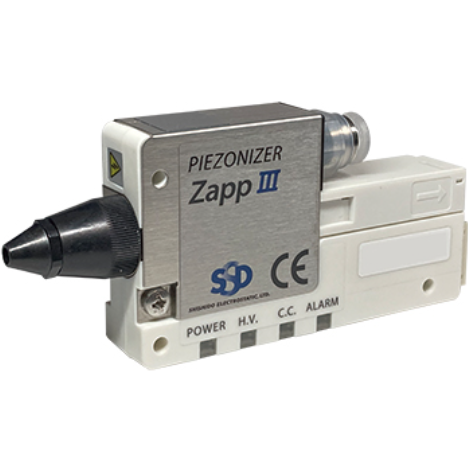

ZappⅢ介绍

piezo 震动器 ZappⅢ 是 ZappⅡ 的后继型号。

ZappⅡ 和 ZappⅢ 的外观和安装尺寸相同，具有互换性。

ZappⅢ 有可变气流量类型（ZappⅢ-C）、大流量类型（320L/min at 0.5MPa）（ZappⅢ-H）和绝缘类型（ZappⅢ-U）等，可根据用途选择使用。 此外，选项喷嘴与 ZappⅡ 通用。

高信頼性

耐臭氧性をUPさせたエアー継手を採用しています。

ノズルアプリケーションも耐臭氧性が高いものを揃えております。

多样的喷嘴选项

丰富的单独销售喷嘴可供选择。

也有氮气喷嘴。

在这里下载CAD图纸。

确保安全性

在进行放电针清扫、更换时，通过拔出变压器盒来停止高压输出。

维护方便

通过从后部整体拔出变压器盒，可以轻松进行放电针的清洁和更换。

拆卸时，安全装置会自动停止高压。

高压停止警报

当高压停止时，LED显示将通知您。

（输出回路规格：正常开，正常闭）

清洁检查「C.C」

检测到放电针的异常放电，并通过LED显示告知。

（输出回路规格：正常开路）

大流量类型

大流量类型（在0.5 MPa时为320L/min），我们提供ZappⅢ-H。

空气流量调节用螺钉

ZappⅢ-C内置有空气流量调节功能。

一台设备可任意调节从低流量到高流量。

絶縁タイプ

アース接地できない場合や筐体がアースに接続されていない装置向けとして絶縁タイプのZappⅢ-Uをご用意しております。

转换电缆

我们准备了方便在更换现有ZappⅡ时使用的转换电缆OZⅢ-HCB-01。

规格

型式 ZappⅡ

（标准品） ZappⅡ-H

（大流量类型） ZappⅢ-C

（流量可变类型）

输入电源 DC＋24 V±10％

容量 2.4伏安

出力电压 交流约2,500伏

使用流体 清净化空气*2

离子平衡*1 ±10V以下 ±15V以下

连接管 外径Φ6

使用气压*2 0.05～0.6MPa

（喷嘴不同而异。请在下面的表中确认。）

空气流量调整功能 无 あり*3

空气流量 40 每分钟升～

220 每分钟升 50 毫升/分钟～

400 毫升/分钟 流量调整最小时

40 ℓ/min～

400 ℓ/min

流量调整最大时

臭氧发生量 0.05ppm以下（投入气压：0.05MPa、测量距离300mm）

使用环境 周围温度：0～40℃

周围湿度：～65％以下但し结露无き事

警报输出

(ALARM) NPN型光耦输出

3引脚连接器：常开（NO）

4引脚连接器：常闭（NC）

最大电流 : 100 毫安

加压电压 : 30 伏直流电以下

清洁检查输出

(C.C) NPN型光耦输出

连接器2针：NO

最大电流 : 100 毫安

加压电压 : 30 V DC 以下

放电停止输入

(HV-OFF) 放电停止：0V和短路

放电许可：开放

（残留电压：0.5V以下）

本体寸法 86.5×18×50 毫米（宽×高×深）不包括凸起部分

本体重量 78克

付属品 取扱説明書、电源・信号ケーブル(2.5m)　（喷嘴单独出售）

选项：普通喷嘴 OZ-S、OZ-60S、OZ-C100～C500、OZ-TT、OZ-100B～300B、OZ-100BLF～200BLF、OZ-PSP120、OZ-F

选项：N2兼容喷嘴 OZ-N-S、OZ-N-C100～C500、OZ-N-TT、OZ-N-ST

选项：其他 交换用放电针 DN-W25(5本组)

AC适配器(带接地线) OZⅢ-24V

AC适配器(带信号线) OZⅢ-24VA

ZappⅢ控制器 OZⅢ-CB、OZⅢ-CB-TV6

ZappⅢ－ZappⅡ用转换电缆(长度150mm) OZⅢ-HCB-01

*1 距离50mm　工厂出货时　使用喷嘴OZ-S的情况。

*2 请使用清洁且干燥的空气。

此外，当离子发生器的电源处于开启状态时，请确保在空气供应的状态下使用。（适用于所有型号的空气类型）

*3 工厂出货时，调整为约320升/分钟（0.5MPa）。

ZappⅢ和以下选项喷嘴组合时的气压范围（表压）

OZ-S 0.05～0.60 兆帕

OZⅡ-90S 0.05～0.60 兆帕

OZ-C100～C500 0.05～0.50 兆帕

OZ-100B～300B 0.05～0.60 兆帕

OZ-翻译 0.05～0.50 兆帕

OZ-F 0.05～0.60 兆帕

OZ-60SⅡ 0.05～0.60 兆帕

OZ Ⅱ-SC 0.05～0.60 兆帕

OZ-PSP120 0.05～0.50 兆帕

OZ-100BLF～200BLF 0.05～0.60 兆帕

OZ-ST 0.05～0.30 兆帕
